Moteur réducteur de translation Doosan Daewoo DH55 DH60 DH60-7 DX60W 2401-9301C 401-00473 401-00524 K1039056 170403-00098 170403-00003C 170403-00003E 2401-9245 170403-00100B TM07VC
Moteur hydraulique d'entraînement GM07 final
,Moteur hydraulique d'entraînement TM07 final
,Commande TM07 finale

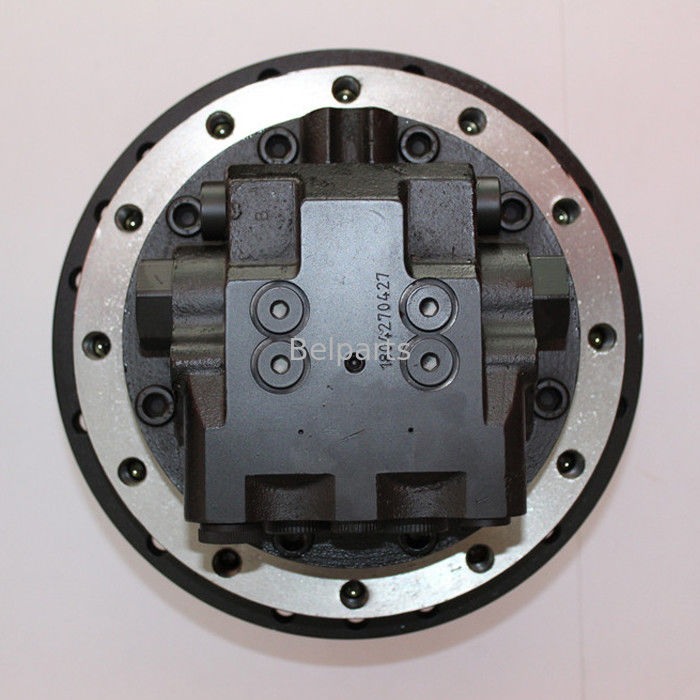

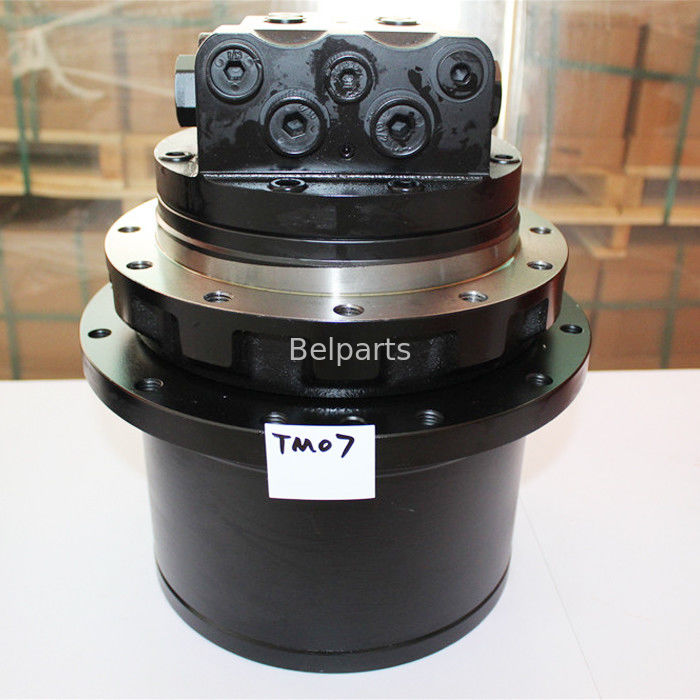

Moteur de translation final drive Doosan Daewoo DH55 DH60 DH60-7 DX60W | TM07VC (2401-9301C, 401-00473)
Réducteur de chenilles hydraulique à double vitesse et couple élevé de 8 340 N·m avec bride double à 12 trous M14.Assemblage de moteur de translation hydraulique final drive série TM07VC robuste, neuf, conçu pour les excavatrices à chenilles et sur pneus Doosan / Daewoo de 5,5 à 6,5 tonnes. Entièrement interchangeable avec les numéros de pièce OEM Doosan d'origine2401-9301C, 401-00473, 401-00524, K1039056, 170403-00098, 170403-00003C, 170403-00003E, 2401-9245 et 170403-00100B.
1. Spécifications techniques de fonctionnement
(Autorité vérifiée via les catalogues d'ingénierie Doosan Mottrol et les manuels de pièces Doosan Infracore)
| Paramètre d'ingénierie | Métrique technique vérifiée |
|---|---|
| Numéros de pièce OEM Doosan | 2401-9301C, 401-00473, 401-00524, K1039056, 170403-00098, 170403-00003C, 170403-00003E, 2401-9245, 170403-00100B |
| Plateforme de moteur hydraulique | TM07VC (Moteur à pistons axiaux à cylindrée variable avec réducteur planétaire bi-étagé intégré) |
| Modèles Doosan / Daewoo compatibles | DH55, DH55-V, DH60, DH60-7, DH60GOLD, DX60, DX60W (Série 6 tonnes) |
| Classe de poids de l'excavatrice | Mini / Midi excavatrices de 5,5 à 6,5 tonnes |
| Cylindrée du moteur (Min / Max) | 34,0 / 55,8 cm³/tr (Changement automatique bi-vitesse) |
| Rapport de réduction planétaire | 53,71:1 |
| Couple de traction de sortie max. | 8 340 N·m |
| Pression de décharge maximale du système | 34,3 MPa (343 bar / 4 975 PSI) |
| Qualité et garantie | 100% neuf standard |
2. Ajustement physique et dimensions de montage vérifiés
(Tableau de vérification physique directe correspondant au dessin technique OEM TM07VC)
| Localisateur de dessin | Paramètre d'ajustement critique | Dimension / Spécification physique |
|---|---|---|
| A | PCD du cercle de boulons du pignon | Ø345 mm |
| B | Diamètre du moyeu pilote du pignon | Ø268 mm (Bride de centrage du pignon) |
| C | Diamètre du manchon du pignon | Ø306 mm |
| D | PCD du cercle de boulons du châssis | Ø124 mm |
| E | Diamètre du pilote du châssis | Ø68 mm |
| F | Diamètre du manchon du châssis | Ø244 mm |
| G / H / J | Étapes d'alignement du train de roulement | G: 210 mm | H: 250 mm | J: 282 mm |
| K | Filetage des boulons de la bride du pignon | 12 × M14 × P2.0 |
| L | Filetage des boulons du châssis de chenille | 12 × M14 × P2.0 |
| M | Orifices de travail hydrauliques principaux (A/B) | PF 1/2" (Entrée/sortie haute pression) |
| N | Orifice de purge du carter (T) | PF 3/8" (Purge basse pression du carter) |
| P | Orifice de changement de vitesse pilote bi-vitesse (Pi) | PF 1/4" (Sélection de la vitesse de déplacement) |
3. Résolution des déviations de suivi et des blocages de boîte d'engrenages planétaires des Doosan DH55 / DH60
Vous rencontrez un glissement de chenille sous charge, une dérive de rotation unilatérale ou une chaleur excessive autour du moyeu planétaire ? Sur les excavatrices Doosan DH et DX de 5,5 à 6,5 tonnes, le creusement continu de tranchées et le nivellement de pentes latérales soumettent le train d'engrenages planétaires 53,71:1 à des charges de choc sévères. Sur des cycles de travail prolongés, l'usure du joint mécanique (joint duo-cone) entraîne une déplétion de l'huile de lubrification des engrenages et une intrusion de saleté abrasive, provoquant l'écaillage des engrenages planétaires et l'effondrement des roulements à aiguilles. Simultanément, les rayures sur le plateau oscillant du moteur et la plaque de distribution provoquent un contournement interne directement vers la ligne de purge (PF 3/8"), entraînant une déviation du suivi et une faible force de traction en côte. L'installation de notre tout nouveau bloc TM07VC (2401-9301C) restaure un couple de sortie maximal de 8 340 N·m, un changement de vitesse précis à 2 vitesses et une efficacité hydraulique de 100%.
4. Foire aux questions (Technique et Commercial)
Pour les propriétaires de machines et les mécaniciens de flotte (informations C-End)
Q: Comment puis-je vérifier que cette unité TM07VC correspond à mon excavatrice Doosan DH60-7 ? R: Mesurez votre configuration de trous de montage et les diamètres des moyeux : ce réducteur présente un cercle de boulons de pignon de Ø345 mm avec 12 boulons M14, un manchon de châssis de Ø268 mm, un manchon de châssis de Ø244 mm et 12 boulons de châssis M14. Si votre nombre de trous de boulons est de 12 des deux côtés, il se monte directement sans aucune modification de la machine.
Q: Ce réducteur final est-il pré-rempli d'huile pour engrenages planétaires ? R: Non. Les ensembles de translation sont expédiés avec un fluide de test antirouille interne uniquement. Avant de faire fonctionner la machine, remplissez le carter du réducteur planétaire avec environ 1,2 à 1,5 litre d'huile pour engrenages pour poids lourds SAE 80W-90 ou 85W-140 GL-5 jusqu'à ce que l'huile atteigne le bouchon de niveau horizontal.
Pour les concessionnaires d'équipement et les ateliers de réparation (informations B-End)
Q: Quelle est l'interchangeabilité entre les numéros de pièce Doosan 2401-9301C, 401-00473 et 170403-00098 ? R: Ces numéros de pièce représentent les remplacements officiels de l'usine Doosan/Daewoo pour la même plateforme de réduction hydraulique TM07VC (rapport de démultiplication 53,71:1, couple 8 340 N·m, orifices principaux PF 1/2"). Ils sont 100% interchangeables physiquement et hydrauliquement, permettant aux distributeurs de consolider les stocks de pièces pour les machines Doosan DH55, DH60-7 et DX60W avec un seul SKU.

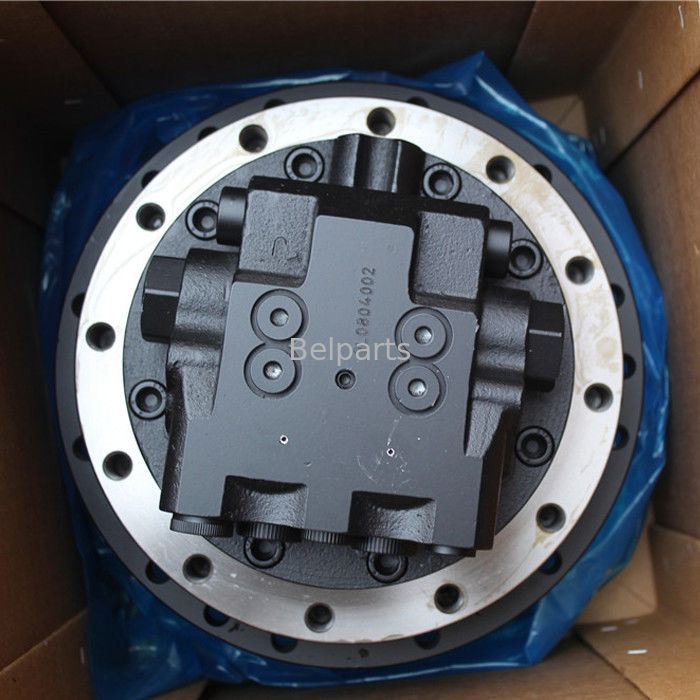

Q: Quelle norme d'emballage d'exportation est utilisée pour le fret international ? R: Chaque réducteur TM07VC est traité avec un revêtement antirouille, équipé de capuchons de port filetés robustes, scellé dans un sac en polyéthylène VCI résistant à l'humidité et fixé dans une caisse en bois renforcée et fumigée conforme ISPM-15, conçue pour le transport maritime et aérien mondial.
