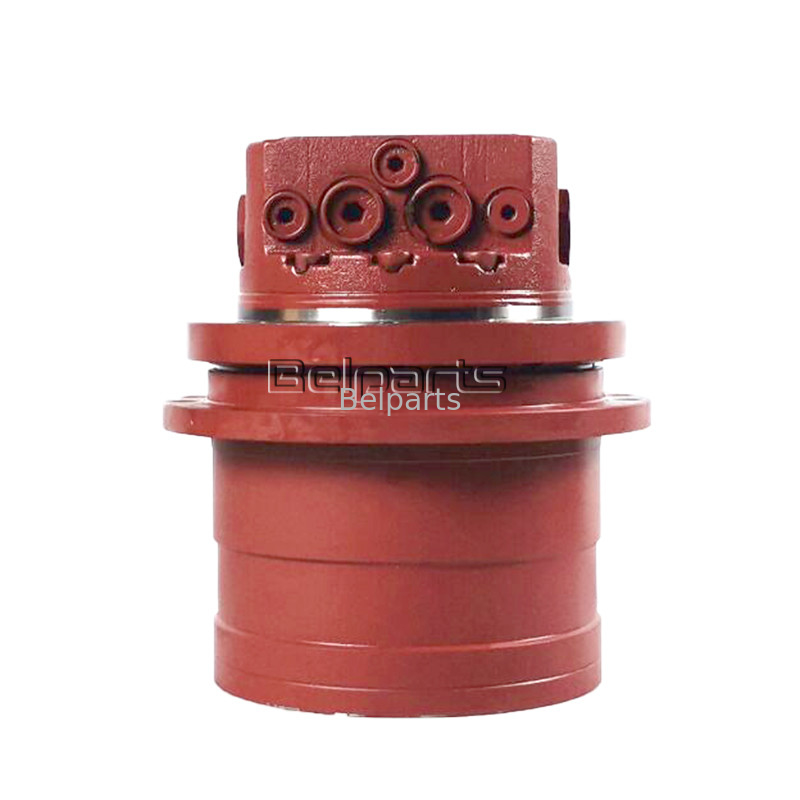

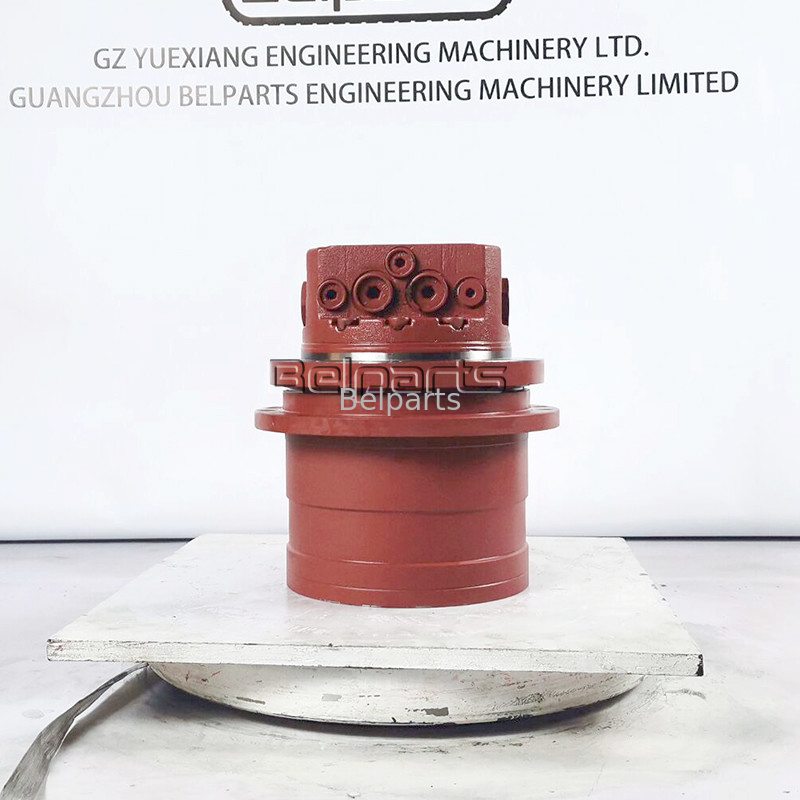

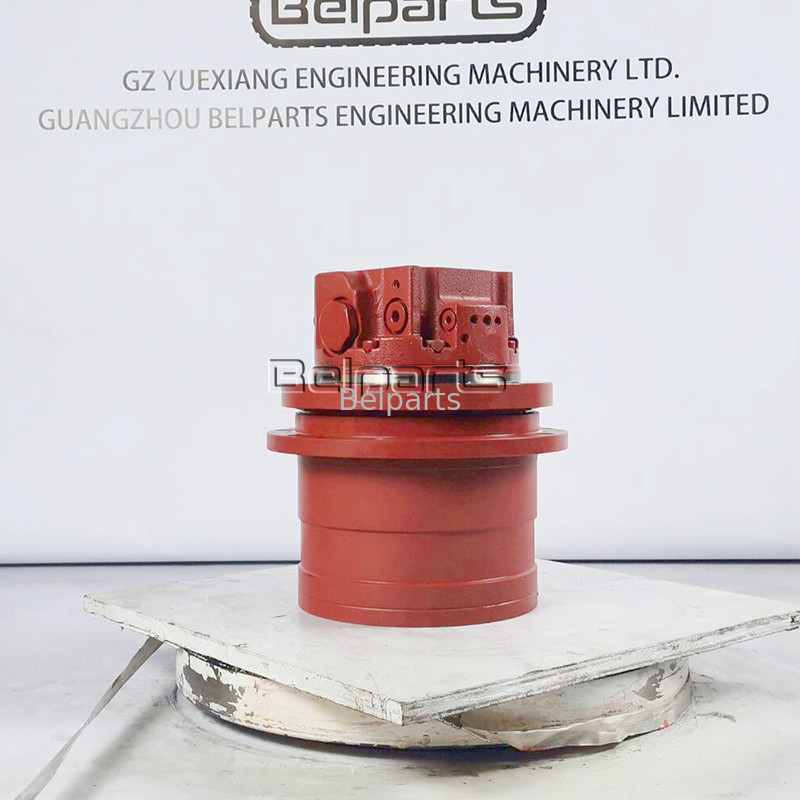

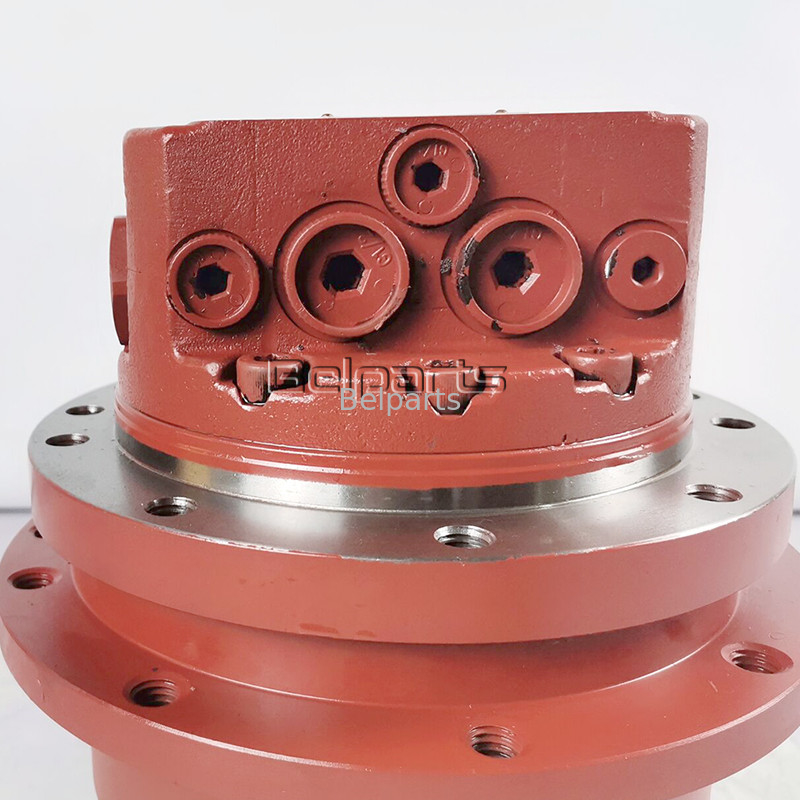

Moteur de voyage pour mini-excavatrice Komatsu PC45MR-5 PC50MR-5 PC55MR-5, entraînement final 22N-60-51300 FU1BB25159640A
Excavatrice Travel Motor Assembly
,Assemblée de moteur de voyage d'E325cl
,Assemblée de moteur du voyage Pc50
Le moteur est équipé d'un moteur à rouleaux de 6300 N · m et d'un moteur à rouleaux de 12 boulons de 230 mm pour les moteurs de terre Komatsu de 5,0 ‰ 6,0 T.Moteur hydraulique à double cylindrée de remplacement direct OEM avec 47.51 boîte de vitesses à réduction planétaire, spécialement conçue pour les mini-pelles à dentelle à 12 trous Komatsu PC45MR-5, PC50MR-5 et PC55MR-5.
(Autorité vérifiée via les catalogues de pièces EPC de Komatsu et les bases de données hydrauliques compactes)
| Paramètre d'ingénierie | Valeur métrique vérifiée |
|---|---|
| Numéros de pièces OEM Komatsu | Pour les appareils à commande numérique,Les mesures suivantes doivent être appliquées: |
| Machines Komatsu compatibles | Les résultats de l'analyse sont les suivants: |
| Plateforme de base de propulsion moteur | Série de pistons axiaux à deux vitesses pour véhicules lourds |
| Classe de poids de l'excavateur | 5.0 ?? 6,0 tonnes (série moderne MR-5) |
| Déplacement (Hi / Lo) | 19 / 34 mL/ tour |
| Le couple de sortie (Hi / Lo) | 3500 / 6300 N·m |
| Vitesse de sortie de l' arbre (Hi / Lo) | 55 / 30 tours par minute |
| Pression de fonctionnement du circuit | 24.5 MPa |
| Taux de débit nominal d'entrée | 50 L/min |
| Taux de réduction planétaire | 47.5 : 1 (réduction de couple élevé) |
| Condition / Garantie | 100% neuf depuis 12 mois. |

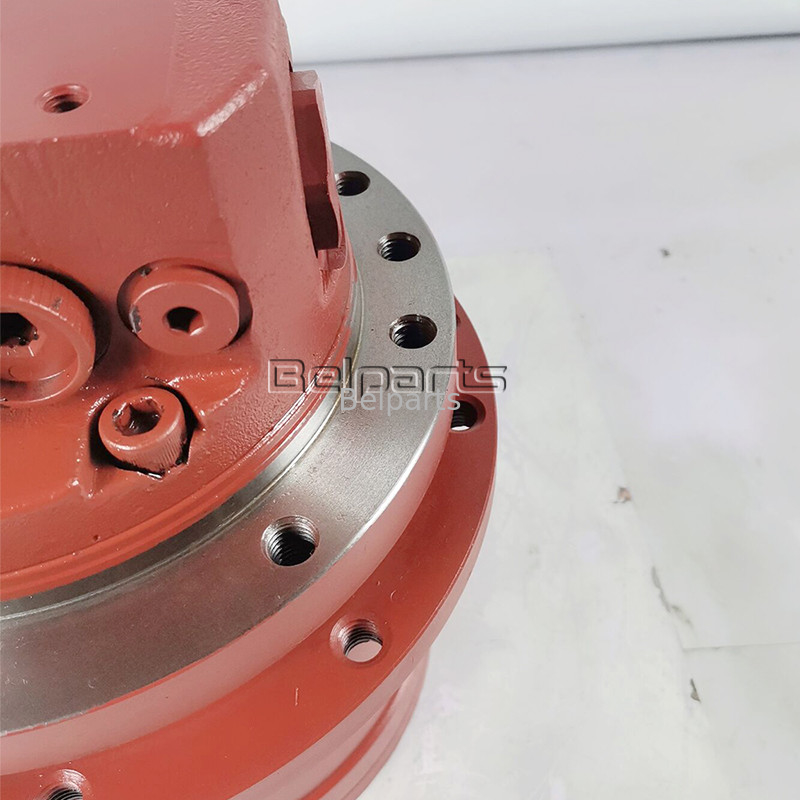

(mesures de précision pour les cadres de rails à 12 boulons renforcés Komatsu MR-5)
| Interface mécanique | Paramètre de dimension | Rôle de l'installateur |
|---|---|---|
| Diamètre de centralisation du châssis | 180 mm | Registre de localisation interne du châssis pour véhicules lourds |
| Modèle de boulonnage du cadre de voie | 9 × φ14 mm | Cercle de boulons M14 renforcé pour le montage du cadre |
| Le pilote de centralisation de la broche d'entraînement (ID) | 230 mm | Régistre de localisation moderne de la roue à engrenages de 230 mm |
| Modèle de boulonnage de broche d'entraînement | 12 × φ14 mm | MR-5 modèle M14 dédié à 12 boulons pour une haute résistance au cisaillement |
Avoir des problèmes avec les boulons de la roue à roulettes en remplacement des entraînements, ou remarquer un retard de tracé en tramway sous charge?Les excavatrices modernes Komatsu Dash-5 (MR-5) ont mis à niveau leur interface de dent de fer d'entraînement à un cercle de boulons M14 à 12 trous (230 mm pilote) pour distribuer un couple de traction lourd de 6300 N · m.L'installation d'anciens entraînements à 9 trous (tels quePour les appareils à commande numériqueEn cas d'utilisation prolongée à 24,5 MPa, une fuite de pression interne à travers le piston de commande de déplacement de 34 mL/h provoque un déplacement lent à deux vitesses,empêchant le moteur de produire sa force de rupture complète de 6300 N·m à basse vitesseNous installons notre machine de précisionPour les appareils à commande numériqueLe moteur final garantit un alignement de 12 boulons à 100%, une solide sécurité de serrage M14 et une traction hydraulique complète.
Q: Comment puis-je vérifier que mon Komatsu nécessite cette transmission à dent dentelle à 12 trous plutôt que l'ancienne version à 9 trous?R: Comptez les trous de boulons de montage sur votre roue à engrenages. Si votre machine est un modèle Dash-5 (PC45MR-5, PC50MR-5, PC55MR-5) avec 12 trous de boulons de roue à engrenages (φ14 mm) et un registre de pilote interne de 230 mm,Il a besoin de cette charge lourdePour les appareils à commande numériqueUnité. (Les modèles MR-3 plus anciens utilisent généralement 9 trous de dentelle).
Q: Quel est le protocole obligatoire de lubrification de démarrage pour ce lecteur de remplacement?R: Remplissez préalablement le boîtier du moteur hydraulique avec du liquide ISO VG 46 frais par la prise de vidange supérieure du boîtier.remplir la boîte de vitesses planétaire avec du lubrifiant de vitesse à pression extrême SAE 80W-90 jusqu'à la prise de contrôle du niveau d'huile horizontale avant le démarrage du moteur;.
Q: Comment?Pour les appareils à commande numériqueréférence croisée avecLes mesures suivantes doivent être appliquées:à travers les modèles Dash-5?A: Je suis désolé.Pour les appareils à commande numérique(OEM Komatsu) etLes mesures suivantes doivent être appliquées:(Stampage du fabricant) sont des désignations identiques d'usine spécifiées sur tous les modèles PC45MR-5 à PC55MR-5, partageant les mêmes registres à dentelle de 230 mm à 12 trous et 47.5Réduction des ratios pour la consolidation des stocks par unité unique.
Q: Quelle est la norme d'emballage à l'exportation pour le fret à l'étranger?R: Chaque unité motrice est traitée à l'intérieur avec un fluide de transit inhibiteur de la rouille, scellé à l'intérieur d'un inhibiteur de la corrosion par vapeur (VCI) en polybarrière,et boulonnés solidement à l'intérieur d'une caisse en bois fumigée à l'exportation certifiée ISPM-15 conçue pour la manutention de conteneurs et de fret aérien.
