Nabtesco GM06VL réduction du moteur de voyage à entraînement final 172900-66370 182900-33470 pour mini-pelle Yanmar B6U VIO60-6B

Lieu d'origine:Fabriqué en Chine
Nom de marque:Belparts
Attestation:2006/42/EC ISO9001
Numéro de modèle:Yanmar B6U VIO60-6B
Quantité minimum de commande:1pcs
Prix:Negotiated price
Conditions de paiement:T/T, assurance commerciale, PayPal
Capacité d'approvisionnement:100 pièces/mois
Détails du produit
Mettre en évidence:

Axe de moteur du voyage Ex-1003

,

axe de moteur du voyage 31na-40010

,

Axe de moteur du voyage Pc120

Model: Yanmar B6U VIO60-6B
Part Name: Haute qualité
Part Number: 172900-66370 182900-3347
Type: Alternative au GM06VL
Quality: Neuf de rechange de haute qualité
Speed: Piston axial à 2 vitesses
Description de produit

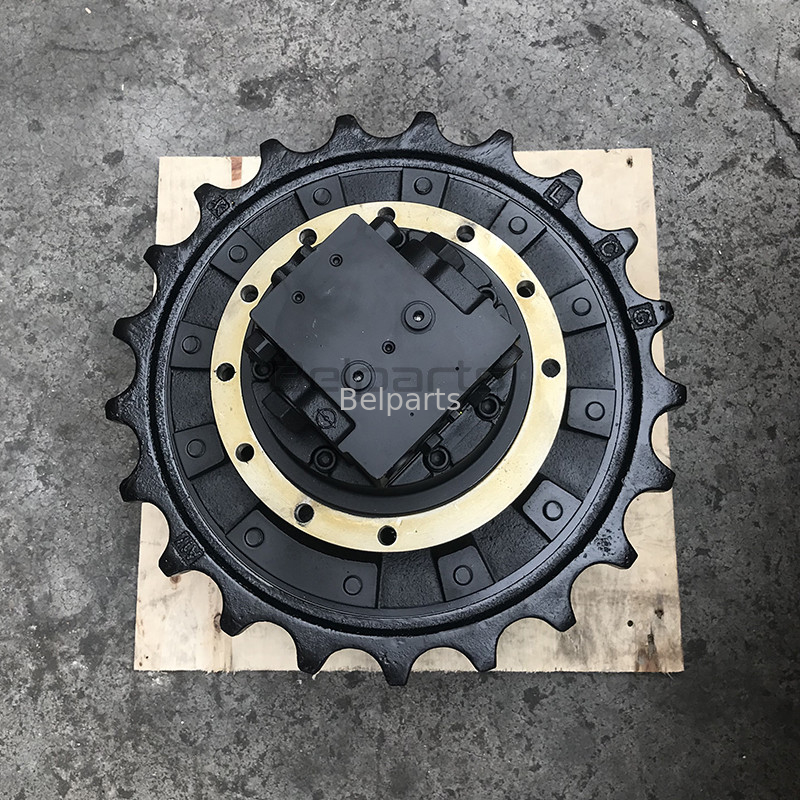

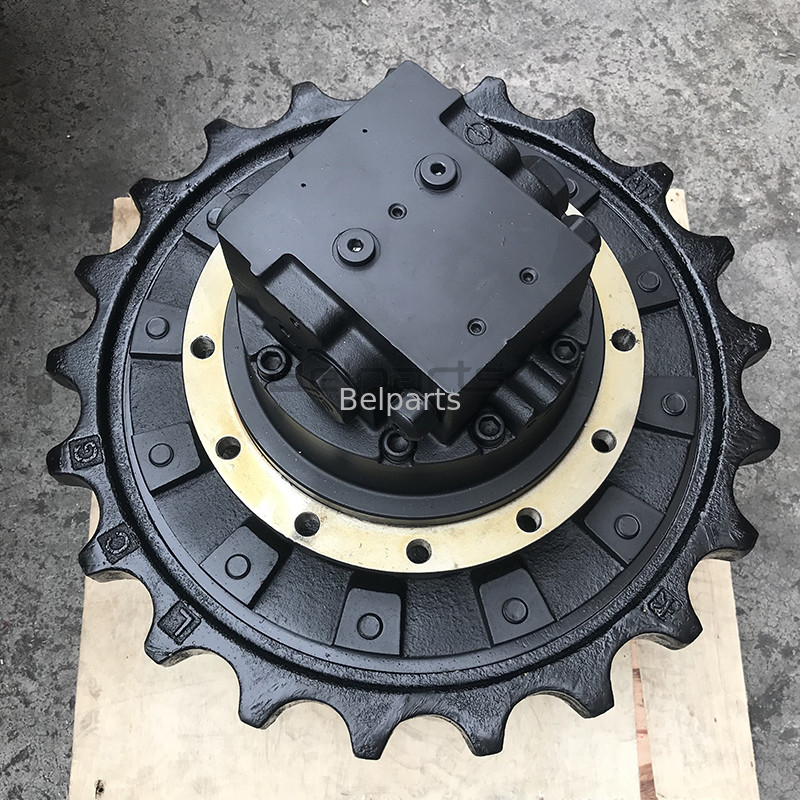

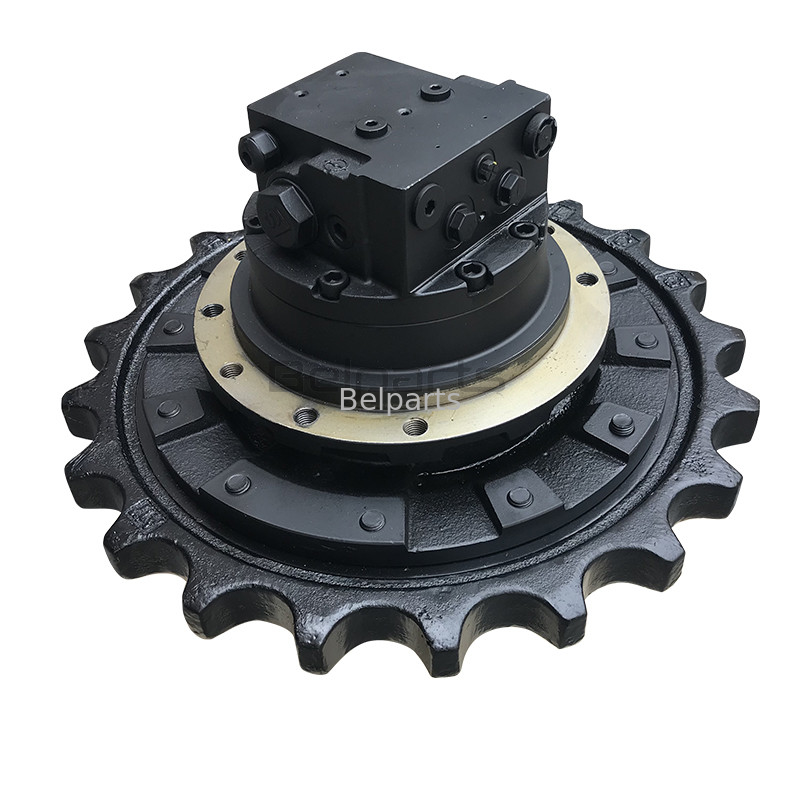

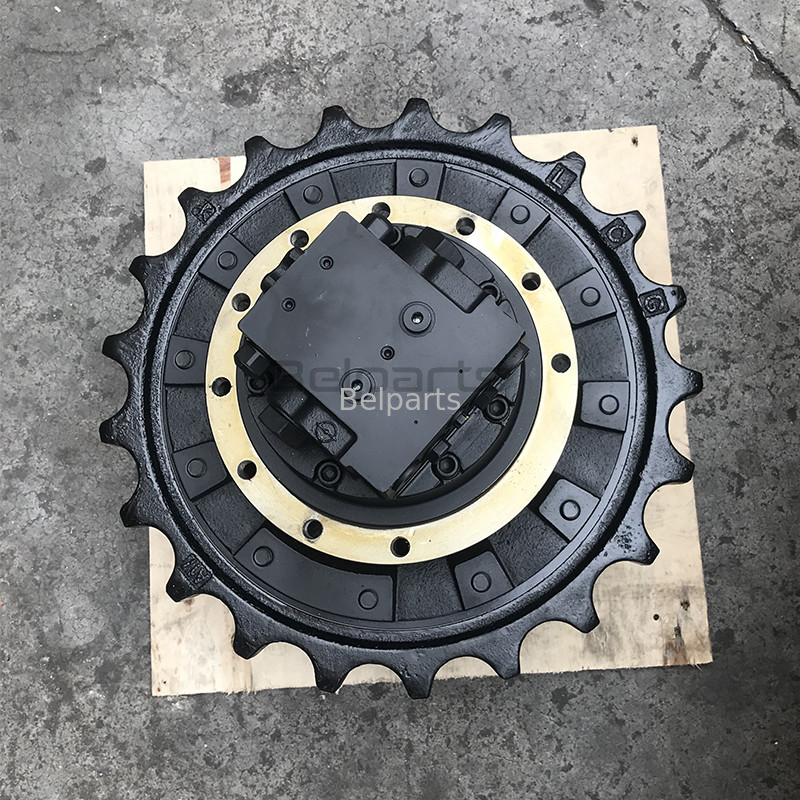

172900-66370 182900-33470 Entraînement final pour Yanmar B6U VIO60-6B| Nabtesco GM06VL TM06N Moteur de translation

Adaptation de pignon robuste de 230 mm et profondeur de pilote de 75,5 mm pour engins Yanmar de 5,0 à 6,0 tonnes. Moteur de translation hydraulique Nabtesco GM06VL / TM06N à double cylindrée (Snellgange 2 vitesses) de spécification OEM, avec réducteur planétaire intégré, conçu spécifiquement pour les mini-pelles Yanmar B6U VIO60-6B.

1. Spécifications techniques d'exploitation

(Autorité vérifiée via les catalogues de pièces Yanmar EPC et les bases de données d'ingénierie GM06VL/TM06N)

Paramètre d'ingénierie Valeur métrique vérifiée
Numéros de pièce OEM YANMAR 172900-66370, 182900-33470 (Alt : 17290066370, 18290033470, 182900-3347)
Plateforme de base du moteur d'entraînement Alternative Nabtesco GM06VL / Série TM06N (Piston axial 2 vitesses)
Machine Yanmar compatible YANMAR B6U VIO60-6B (Convient également aux séries B6, B50-2)
Classe de poids de l'excavatrice Classe 5,0 - 6,0 tonnes
Pression hydraulique de fonctionnement 21,0 - 24,5 MPa
Schéma de boulonnage de montage du châssis 9 x M14 (Boulons de cadre de 14 mm)
Schéma de boulonnage du pignon d'entraînement 12 x M14 (Boulons de pignon de 14 mm)
Masse nette de l'unité 61,0 kg (Structure moulée robuste)
Dimensions de l'emballage en caisse 38 x 38 x 49 cm
État / Garantie 100% Neuf / 12 mois

2. Schéma complet du train de roulement et dimensions de montage

(Mesures d'ingénierie directes à partir du schéma TM06N pour les châssis de chenilles Yanmar B6U)

Indicateur de dimension Valeur métrique Rôle et description de l'adaptation
A (Profondeur du pilote) 75,5 mm Profondeur de localisation du train de roulement à engagement profond
ØB (Pilote extérieur du cadre) 220 mm Registre de montage extérieur du châssis
ØC (Pilote intérieur du cadre) 180 mm Registre de localisation du châssis intérieur de la chenille
ØD (Pilote intérieur du pignon) 230 mm Bouton de centrage de pignon d'entraînement robuste de 230 mm
ØE (PCD du boulon de pignon) 262 mm Diamètre du cercle de pas à 12 trous pour le pignon d'entraînement
ØF (Diamètre extérieur de la bride) 284 mm Diamètre de la bride de montage structurelle principale
Schéma de boulonnage du châssis de chenille 9 x M14 Boulonnage direct sur le châssis du train de roulement OEM
Schéma de boulonnage du pignon d'entraînement 12 x M14 Motif à 12 boulons M14 pour une résistance élevée au cisaillement de traction

3. Résolution de la déflexion de bride et du décalage de changement de vitesse de Yanmar B6U VIO60-6B

Votre Yanmar B6U de 6 tonnes traîne lors des poussées de tranchée lourdes, ou tremble lors du passage à la grande vitesse ? La plateforme zero-tail Yanmar B6U transmet un couple de contre-rotation intense sur son pignon d'entraînement de 230 mm. Le nivellement continu et intensif à 24,5 MPa soumet la profondeur de pilote de 75,5 mm (A) à un levier radial sévère. Sur de longues heures de fonctionnement, le jeu des roulements internes se desserre, provoquant un engrènement des engrenages de réduction GM06VL à des angles non alignés. Parallèlement, la contamination du fluide à l'intérieur du bloc de changement de vitesse Snellgange empêche un changement de cylindrée en douceur, laissant la chenille bloquée en grande vitesse et sapant la force de traction à basse vitesse. L'installation de notre entraînement final usiné avec précision 172900-66370 rétablit un alignement concentrique de 230 mm à 100 %, élimine le jeu des engrenages et offre un suivi fiable à double vitesse.

4. Foire aux questions (Technique et Commercial)

Pour les propriétaires et opérateurs de machines (Perspectives C)

Q : Cet entraînement final TM06N se boulonnera-t-il directement sur mon Yanmar B6U sans modifier le pignon d'entraînement ? R : Oui. Il correspond directement aux numéros de pièce OEM d'usine 172900-66370 et 182900-33470. Le pilote de cadre de 180 mm (ØC), le pilote de pignon de 230 mm (ØD), le PCD de pignon de 262 mm (ØE avec 12 trous M14), et la profondeur de marche de 75,5 mm (A) s'alignent parfaitement avec votre châssis de chenille B6U existant.

Q : Quelle est la procédure de lubrification obligatoire au démarrage avant d'utiliser cet entraînement de remplacement ? R : Pré-remplissez le carter du moteur hydraulique avec du fluide neuf ISO VG 46 par le bouchon de vidange du carter supérieur. Séparément, remplissez le réducteur planétaire avec un lubrifiant pour engrenages extrême pression SAE 80W-90 jusqu'au bouchon de contrôle du niveau d'huile horizontal avant de démarrer le moteur.

Pour les concessionnaires d'équipement et les installations de réparation (Perspectives B)

Q : Comment 172900-66370 se référence-t-il par rapport à 182900-33470 et Nabtesco GM06VL ? R : 172900-66370 et 182900-33470 sont des numéros de pièce d'assemblage interchangeables directs en usine sur les séries Yanmar B6U et B6. Cette unité TM06N sert de remplacement robuste pour la plateforme Nabtesco GM06VL d'origine, permettant la consolidation d'un inventaire à SKU unique.

Q : Quelles sont les spécifications exactes de la logistique de fret pour l'expédition à l'exportation ? R : L'ensemble emballé a un poids net de 61,0 kg (poids brut emballé environ 64,0 kg) et mesure 38 x 38 x 49 cm (0,071 CBM). Chaque entraînement est scellé dans un film polyéthylène avec inhibiteur de corrosion par vapeur (VCI) et boulonné solidement à l'intérieur d'une caisse en bois d'exportation certifiée ISPM-15 et traitée contre la fumigation.
