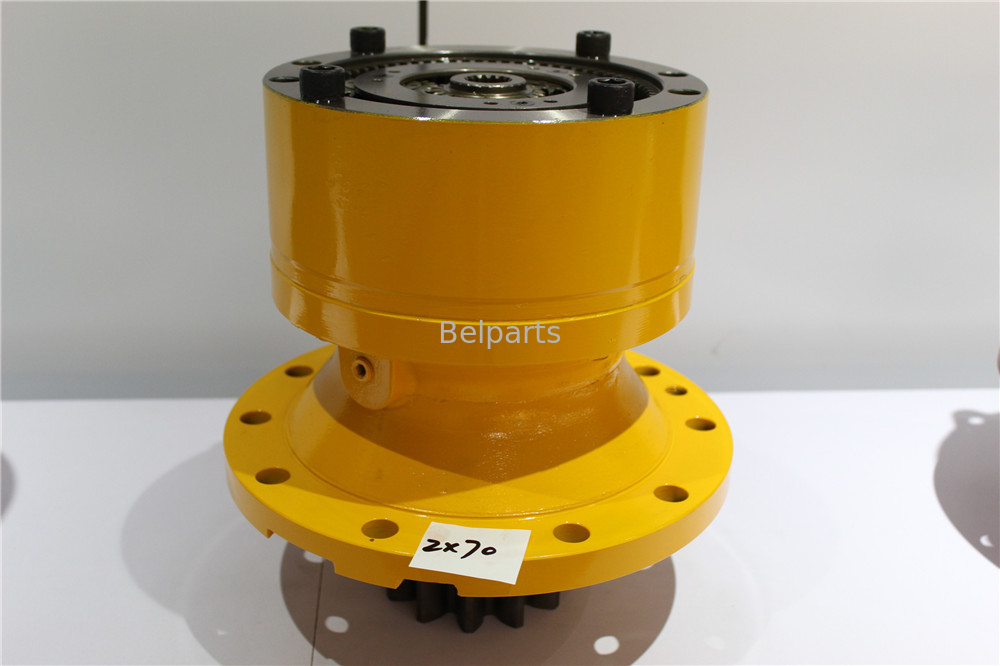

La boîte de vitesses à bascule de l'Hitachi ZX70

La boîte de vitesses à bascule de l'Hitachi ZX70

Leboîte de vitesses de balancement pour excavatrice, également appelé lele moteur à balançoireouboîte de vitesses à virage, est un composant essentiel des excavatrices hydrauliques. Il permet à la structure supérieure (maison) de l'excavatrice de tourner en douceur et efficacement,fournissant à la machine la maniabilité nécessaire pour creuser, de levage et de manutention de matériaux.

Ce guide explore lesprincipe de fonctionnement, construction, fonctions, applications et maintenanceLa première partie de l'étude a été consacrée à l'analyse de la fonction de la boîte de vitesses pivotante des excavatrices, offrant une compréhension complète de son rôle dans les machines lourdes.

Construction et composants clés

La boîte de vitesses pivotante se compose de plusieurs parties essentielles:

A) Moteur hydraulique

• Il convertit l'énergie hydraulique en rotation mécanique.

• Types courants:Moteurs à piston axiaux, moteurs à gerotor.

•

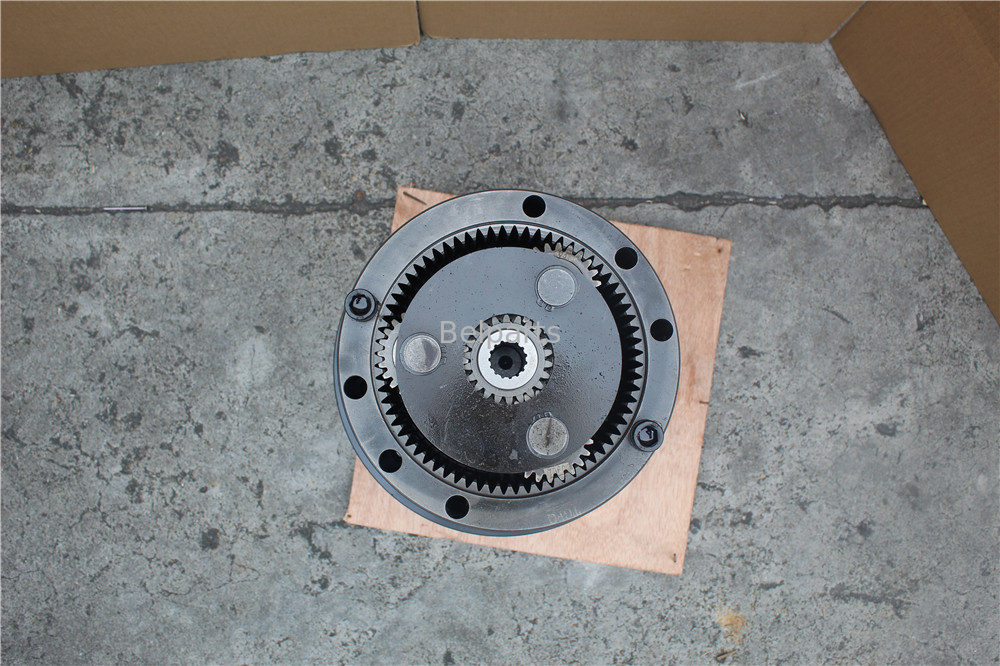

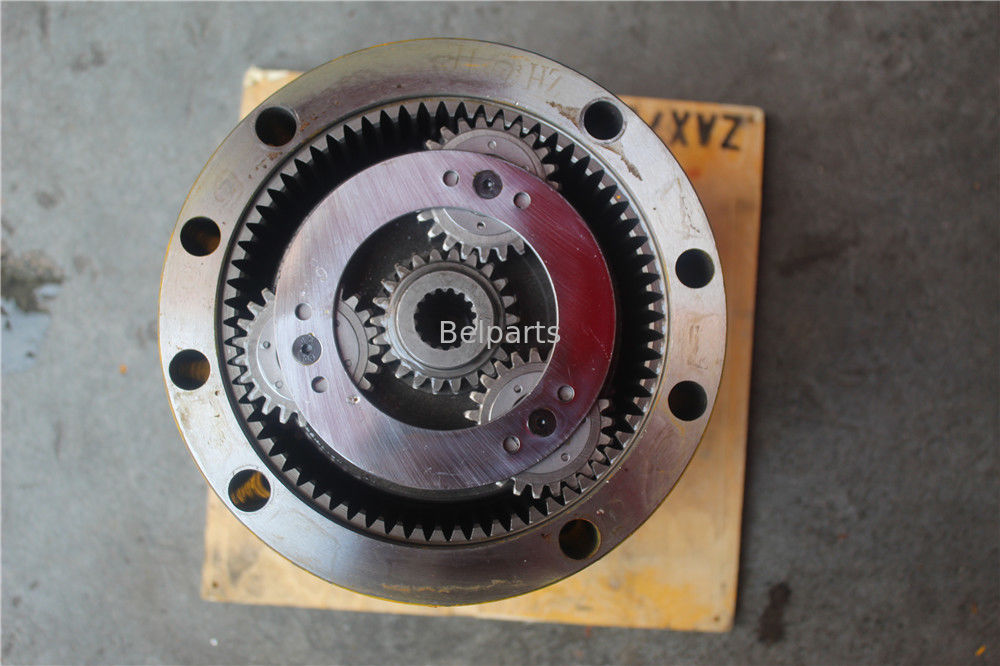

(B) Système d'engrenage planétaire

• Appareils solairesLe moteur est le moteur.

• Les engrenages planétaires: tourner autour du dispositif solaire, monté sur un support.

• Les engrenages à anneau: stationnaire ou rotatif, selon la conception.

• Il fournitcouple de sortie élevétout en conservant une taille compacte.

•

(C) Rameau de pivotement (anneau de pivotement)

• D'un diamètre plus grandroulement à billes ou à rouleauxqui soutient la rotation de l'excavateur.

• Ça peut êtretype d'engrenage interne(commun dans les pelles modernes) outype d'engrenage extérieur.

•

(D) Système de freinage

• Frein à disque hydraulique(commun dans les excavatrices modernes).

• Frénésie mécanique(utilisé dans les modèles plus anciens).

• empêche la rotation libre lorsque la machine est au ralenti.

•

(E) Logement et joints

• Casques en fonte ou en acierpour la durabilité.

• Sceaux et joints d'huileprévenir les fuites et la contamination.
