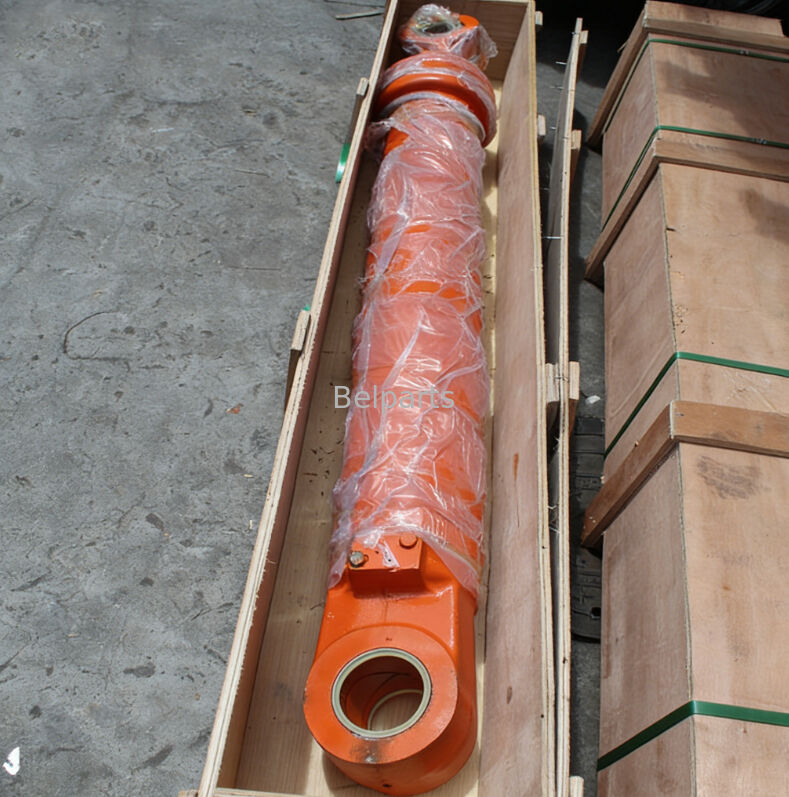

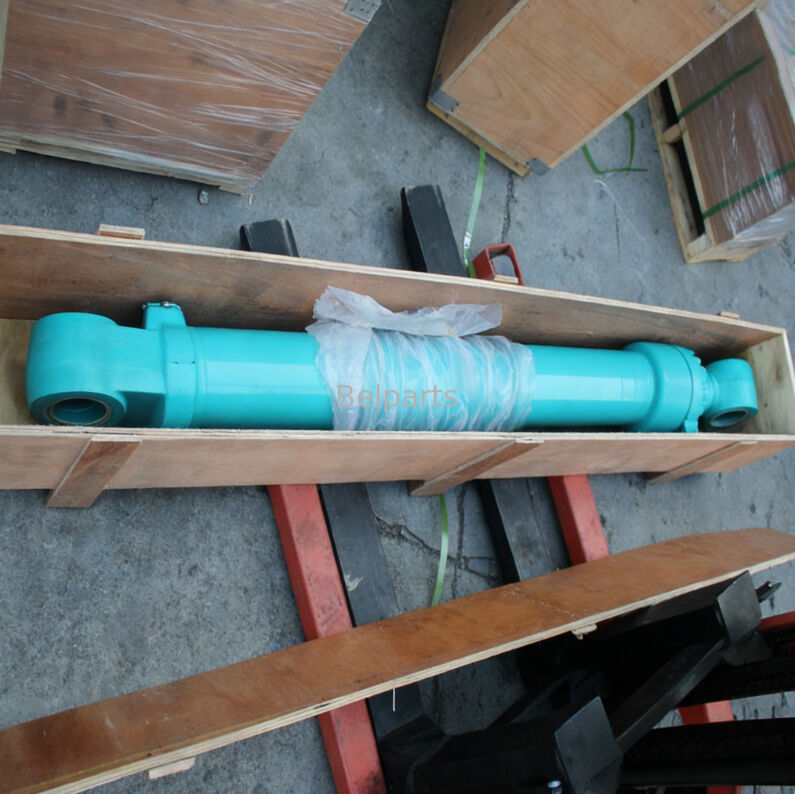

Cylindre de flèche hydraulique PC75UU-2, pièces de rechange pour pelle Komatsu, marché secondaire de haute qualité, 21W-63-02131
Vérin de flèche de rechange exclusivement pourMini-pelle Komatsu PC75UU-2 (S/N : 5001 et supérieur), Numéro de pièce OEM :21W-63-02131, pièce alternative d'échange : 21W-63-02210/21W-63-02310, vérin de flèche d'origine de remplacement direct pour le bras de flèche de levage lors du terrassement, de l'aménagement paysager et des opérations dans les petites carrières. Dimension OEM 1:1 pour une installation directe par boulonnage sans modification.
| Article | Paramètre |
|---|---|
| Nom du produit | Cylindre hydraulique de flèche |
| Modèle applicable | Komatsu PC75UU-2 |
| Réf. OEM | 21W-63-02131 |
| Classe de qualité | Pièces de rechange haut de gamme, nouveau |
| Garantie | 12 mois contre les défauts de fabrication |
| Quantité minimale de commande | 1 pièce disponible en stock |
| Norme CQ | Certifié ISO9001, test d'étanchéité à haute pression complet avant expédition |
| # | Numéro de pièce. | Description | Quantité |
|---|---|---|---|
| G-1 | (21W-63-X2310) | GROUPE DE CYLINDRES, FLÈCHE | 1 |
| G | (21W-63-X2131) | GROUPE DE CYLINDRES, FLÈCHE | 1 |
| ---- | ==================== | ||
| 1 | 21W-63-02310 | ENSEMBLE DE CYLINDRE, FLÈCHE | 1 |
| 1 | 21W-63-02131 | ENSEMBLE DE CYLINDRE, FLÈCHE | 1 |
| 1 | 21W-63-56840 | CYLINDRE, FLÈCHE | 1 |
| 1 | 21W-63-56541 | CYLINDRE, FLÈCHE | 1 |
| 2 | 707-76-65170 | Bague | 1 |
| 3 | 07145-00065 | JOINT, POUSSIÈRE ? TIGE DE PISTON | 2 |
| 4 | 07020-00000 | RACCORD, GRAISSE - AXE DE CHARNIÈRE SUPÉRIEUR | 1 |
| 5 | 707-29-12850 | TÊTE DE CYLINDRE | 1 |
| 5 | 707-29-12350 | TÊTE, CYLINDRE | 1 |
| 6 | 707-52-10700 | Bague | 1 |
| 7 | 707-51-70211 | EMBALLAGE,(Y1621-01A0-9) | 1 |
| 8 | 144-63-95170 | JOINT, HUILE ? CULASSE | 1 |
| 9 | 07179-12084 | ANNEAU, PRESSION | 1 |
| 10 | 07000-12115 | JOINT TORIQUE,(Y1621-01A0-10) | 1 |
| 10 | 07000-12115 | JOINT TORIQUE,(Y1621-01A0-10) | 2 |
| 11 | 07146-02116 | BAGUE,(Y1621-01A0-11) | 1 |
| 11 | 07146-02116 | BAGUE,(Y1621-01A0-11) | 3 |
| 12 | 07000-02120 | JOINT TORIQUE, COUVERCLE ? BOITE DE TRANSFERT | 1 |
| 13 | 21W-63-56820 | TIGE, PISTON | 1 |
| 13 | 21W-63-56520 | TIGE, PISTON | 1 |
| 14 | 707-76-65330 | Bague | 1 |
| 14 | 707-76-65270 | Bague | 1 |
| 15 | 07145-00065 | JOINT, POUSSIÈRE ? TIGE DE PISTON | 2 |
| 16 | 707-71-60780 | PISTON | 1 |
| 17 | 707-40-11370 | Entretoise | 1 |
| 18 | 707-36-12170 | Piston | 1 |
| 19 | 707-44-12180 | BAGUE,(Y1621-01A0-14) | 1 |
| 20 | 07156-01215 | BAGUE,(Y1621-01A0-15) | 1 |
| 21 | 07165-15252 | ÉCROU, NYLOCK | 1 |
| 22 | 21W-63-56870 | Tube | 1 |
| 22 | 21W-63-56570 | Tube | 1 |
| 23 | 21W-63-56582 | Tube | 1 |
| 23 | 21W-63-56581 | Tube | 1 |
| 24 | 01010-51020 | BOULON,(POUR CHANGEMENT RAPIDE) (MITSUBISHI) | 1 |
| 25 | 01643-31032 | LAVEUSE,(AVEC DIRECTION AUTOMATIQUE D'URGENCE) | 1 |
| 26 | 07283-22236 | BOULON EN U, COLLIER DE TUBE | 1 |
| 27 | 01599-01011 | ECROU,(AVEC SOUS MIROIR) | 2 |
| 28 | 01643-31032 | LAVEUSE,(AVEC DIRECTION AUTOMATIQUE D'URGENCE) | 2 |
| ---- | ==================== |
| Spécification | Données |
|---|---|
| Alésage du cylindre | 120mm |
| Diamètre de la tige de piston | 70mm |
| Pression de service nominale | 32MPa |
| Pression d'essai en usine | 48MPa (1,5 × pression de service) |
| Matériau du tube | Acier sans soudure ST52, affûtage intérieur de précision |
| Tige de piston | 40Cr trempé + revenu, chromage dur 30 μm, HRC67 ~ 70 résistant à l'usure |
| Kit de joints correspondant PN | 707-98-43200 |
| Température de travail | -25 ℃ ~ + 85 ℃ |
| Structure | Cosse double avec douille en cuivre, coussinet d'extrémité intégré |
- Échange OEM parfait: Même espacement des trous d'épingle, position du port d'huile et même longueur totale que la pièce de rechange d'origine Komatsu, compatible avec la canalisation hydraulique et l'ensemble de flèche d'origine.
- Conception renforcée pour mini-pelle: Racine d'oreille épaissie pour éviter les fissures sous des chocs fréquents pour les chantiers de construction municipaux et agricoles.
- Inspection stricte en usine: Test alternatif à course complète + détection de fuite haute pression pour éliminer les fuites d'huile intérieure/extérieure.
- Économie de coûts: Coût 40 % à 48 % inférieur à celui du cylindre Komatsu d'origine avec une durée de vie équivalente, idéal pour les grossistes et ateliers de réparation mondiaux de pièces de rechange.
- Livraison flexible: Les marchandises en stock sont expédiées sous 3 jours ouvrés ; commande urgente par avion (3-7 jours), commande groupée par mer (30-38 jours).
L'usine se concentre sur le vérin hydraulique de mini-pelle Komatsu sur 10 ans, gamme complète de vérins de flèche/bras/godet couvrant les séries PC50UU/PC60-7/PC75UU, produits principalement exportés vers le marché secondaire de l'Asie du Sud-Est, de l'Afrique et du Moyen-Orient.
Q1 : compatible PC75UU-3 ?
R : Non, le PC75UU-3 utilise un numéro de pièce différent 21W-63-02161, inadéquation des dimensions.
Q2 : Kit de joints inclus dans l’emballage standard ?
A : Cylindre standard sans jeu de joints ; kit de réparation correspondant disponible avec une remise groupée lors de la commande ensemble.
Q3 : Emballage d’exportation ?
R : Remplissage d'huile antirouille intérieur, revêtement de graisse antirouille pour tige, enveloppe PE + boîtier en contreplaqué solide pour le transport maritime sur de longues distances.
Q4 : Remise pour l'ensemble complet 3 pièces (flèche + bras + cylindre de godet) ?
R : Remise de gros échelonnée + expédition combinée pour réduire le coût total du transport.
Q5 : Après-vente en cas de fuite pendant la garantie ?
R : Envoyez une photo de fuite + le numéro de série de la machine, un kit de joint de remplacement gratuit ou des conseils d'installation à distance fournis.
