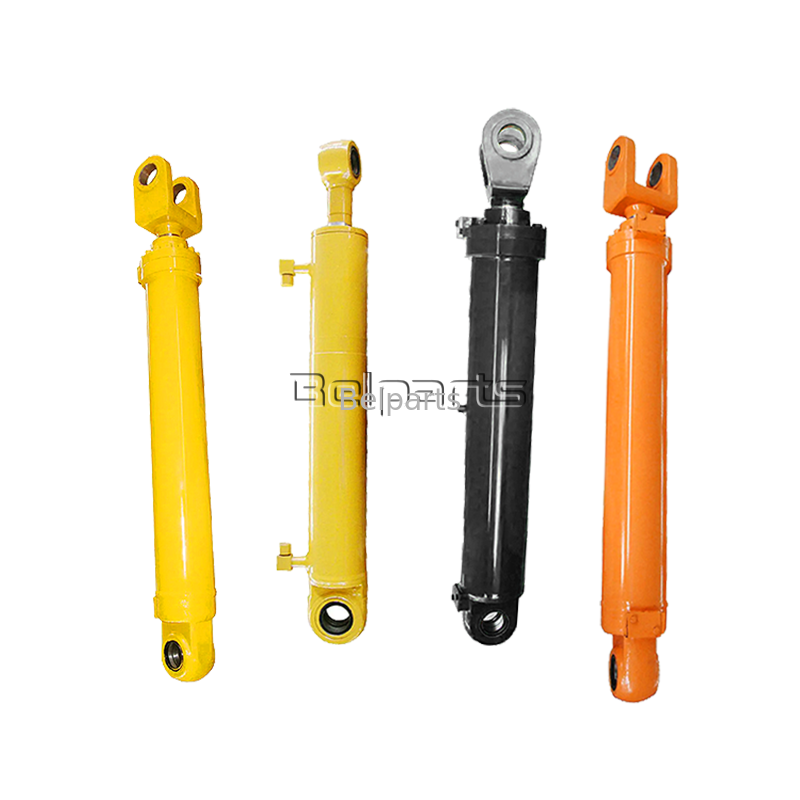

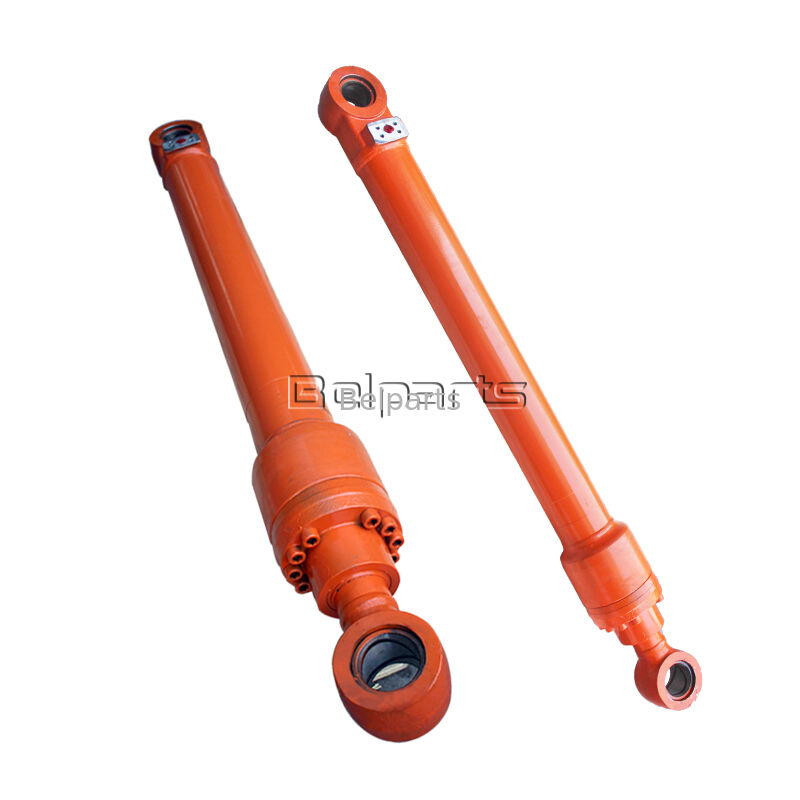

Vérin de flèche hydraulique 320CL | RÉF : 204-3614 / 2043614 | Remplacement de qualité supérieure
1. Informations de base sur le produit
Ce vérin de flèche hydraulique robuste de rechange est fabriqué avec précision comme pièce de rechange directement interchangeable pour les pelles moyennes 320CL. En tant que composant de puissance hydraulique principal de l'ensemble de travail avant, il contrôle le levage et l'abaissement de la flèche pour terminer les tâches d'excavation lourde, de levage de matériaux en vrac, de nivellement du sol et de chargement. Largement appliqué dans l'ingénierie municipale, la reconstruction de routes, les carrières de pierre et les projets de terrassement de taille moyenne.
Tous les cylindres sont strictement produits conformément aux normes techniques OEM, avec des dimensions de montage, un espacement des trous d'épingle et une disposition des ports hydrauliques entièrement cohérents. L'installation par boulonnage direct peut être réalisée sur site sans découpe, soudage ou tout travail de modification secondaire.
| Article |
Spécification |
| Nom du produit |
Cylindre de flèche hydraulique |
| Modèle applicable |
Excavatrice 320CL |
| Numéro de pièce OEM |
204-3614, 2043614 (Deux codes correspondent à un ensemble cylindre) |
| Qualité du produit |
Tout nouveau marché secondaire de haute qualité |
| Garantie |
12 mois contre les défauts de fabrication |
| Quantité minimale de commande |
1 unité, stock suffisant pour livraison immédiate |
| Norme CQ |
Certifié ISO9001, tests complets de pression hydraulique et de fatigue cyclique avant expédition |
2. Paramètres techniques de base
| # |
Numéro de pièce. |
Description |
Quantité |
| Tous |
2043614 |
GROUPE DE CYLINDRE ET JOINT-FLÈCHE ; (BOOM) |
1 |
| 1 |
3B8489 |
GRAISSE DE RACCORD ; (ENTRAÎNEMENT DU VENTILATEUR ET DE L'ALTERNATEUR) |
1 |
| 2 |
0960854 |
JOINT; (ID = 79,85 mm) |
2 |
| 3 |
1589058 |
GROUPE DE CYLINDRES-FLÈCHE |
1 |
| 4 |
1661494 |
JOINT; (ID = 79,85 mm) |
2 |
|
---- |
ILLUSTRATION SÉPARÉE |
|
| Article de spécification |
Données |
| Diamètre d'alésage |
128mm |
| Diamètre de la tige de piston |
84mm |
| Course de travail |
1340mm |
| Pression de service nominale |
31,4MPa |
| Pression d'essai en usine |
47,1 MPa (1,5 fois la pression de service nominale) |
| Matériau du canon |
Acier allié sans soudure à haute résistance avec affûtage intérieur de précision |
| Tige de piston |
Acier traité thermiquement 40CrMo, chromage dur 28~32μm, HRC68~72, résistance à l'usure et performances anti-déformation exceptionnelles |
| Kit de joints correspondant PN |
204-3614K |
| Température de travail |
-25 ℃ ~ +85 ℃ |
| Caractéristique structurelle |
Cosses doubles avec bagues d'usure en cuivre trempé, dispositif tampon intégré pour réduire l'impact réciproque |
3. Avantages du produit
- Montage universel OEM double PN
204-3614 et 2043614 sont deux formats de codage pour le même vérin de flèche. Toutes les dimensions structurelles correspondent parfaitement aux composants d'origine, reliant parfaitement les tringleries de flèche et les canalisations hydrauliques pour garantir un fonctionnement stable et continu pour charges moyennes et lourdes.
- Construction renforcée moyennement lourde
Le corps de cylindre épaissi et les pattes de connexion sont optimisés pour les environnements difficiles de carrière et de construction, résistant aux charges cycliques à long terme et aux collisions accidentelles pour prolonger considérablement la durée de vie.
- Inspection stricte avant livraison à plusieurs tours
Chaque cylindre fini est soumis à des tests répétés de cycle complet et à une détection de fuite étanche à l'air à haute pression, éliminant complètement les risques cachés de fuite d'huile interne et externe.
- Excellent rapport qualité-prix
Il offre une stabilité et une durabilité identiques à celles des pièces de rechange d'origine OEM, réduisant ainsi efficacement les coûts d'approvisionnement récurrents pour les ateliers de réparation et les grossistes de pièces de rechange.
- Support logistique mondial flexible
Les marchandises en stock peuvent être expédiées sous 3 jours ouvrés. Le fret aérien répond aux demandes de dépannage urgentes ; Le fret maritime offre la solution la plus rentable pour les expéditions en gros en vrac.
4. Dossier du fournisseur

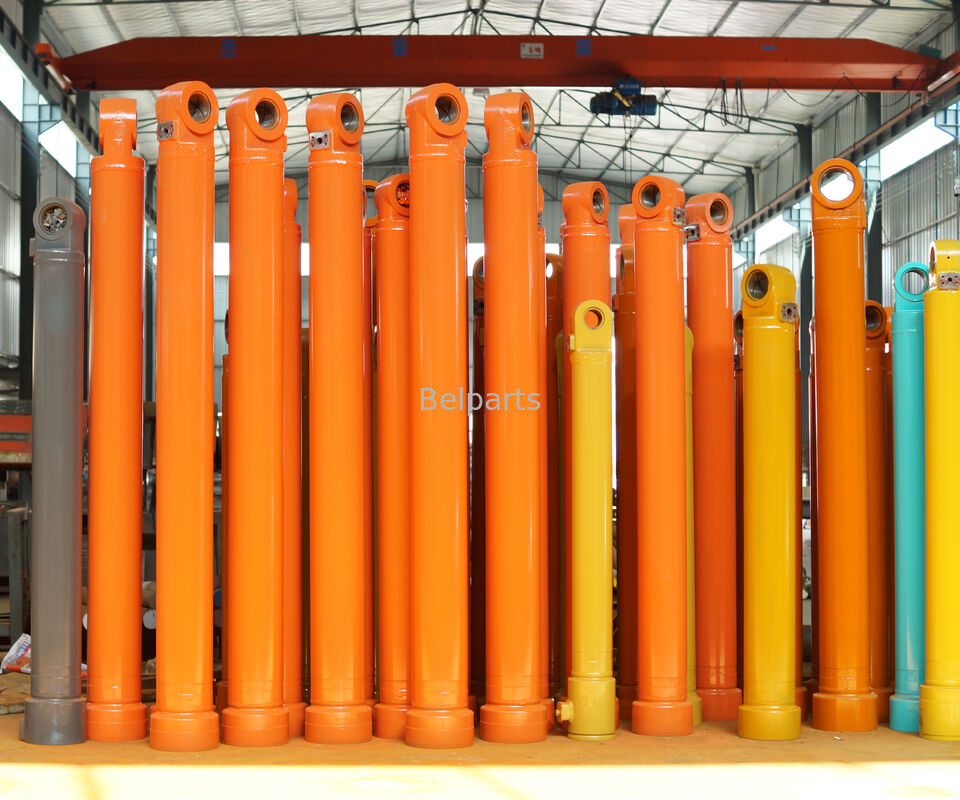

Notre usine a plus de dix ans d'expérience dans la R&D et la fabrication de vérins hydrauliques pour les pelles classiques de la série CL, dont la 320CL. Nous fournissons des ensembles complets de vérins de flèche, de bras et de godet avec un savoir-faire de production sophistiqué et des systèmes de contrôle de qualité stricts sur l'ensemble du processus. Nos vérins hydrauliques de rechange sont exportés toute l'année vers les marchés de rechange en Afrique, en Asie du Sud-Est et au Moyen-Orient, gagnant une confiance à long terme et des commentaires favorables constants de la part des revendeurs mondiaux de pièces de rechange.
5. FAQ
Q1 : Ce vérin de flèche peut-il s'adapter aux excavatrices 320BL ou 325CL ?
R : Non. Différents modèles de pelles adoptent des numéros de pièces exclusifs et des dimensions structurelles uniques sans interchangeabilité. Veuillez confirmer votre modèle complet de machine avant de passer commande.
Q2 : L'emballage standard comprend-il le kit de réparation de joint correspondant ?
R : Le kit de réparation des joints n’est pas inclus dans la livraison standard. Vous pouvez acheter le kit de joints de support dédié séparément et nous vous proposerons un devis de commande combiné compétitif.
Q3 : Quel emballage est adopté pour le transport maritime outre-mer sur de longues distances ?
R : De l'huile antirouille est injectée dans la cavité intérieure du cylindre, de la graisse antirouille est uniformément enduite sur la surface de la tige de piston. L'ensemble du cylindre est enveloppé d'un film PE imperméable et emballé dans des caisses renforcées en contreplaqué d'exportation pour éviter les collisions, les rayures et les dommages causés par l'humidité pendant le transport maritime.
Q4 : Existe-t-il des remises sur volume échelonnées lors de l’achat d’un ensemble complet de vérins de flèche + bras + godet ?
R : Oui. Les commandes d’ensembles de cylindres d’appareils fonctionnels complets bénéficient de remises sur volume progressives. Un service d’expédition de conteneurs consolidés est disponible pour réduire les dépenses logistiques totales.
Q5 : Quelle assistance technique après-vente est disponible en cas de fuite d'huile pendant la période de garantie de 12 mois ?
R : Veuillez fournir des photos claires de la position de la fuite ainsi que le numéro de série de votre excavatrice. Nous organiserons rapidement le remplacement gratuit du joint et des conseils professionnels de dépannage à distance.
